WBCS 중전류형 |
|
기본형 WBCS3000S |
.채널당 최대 power가 ±50Watt, 최대 전류 5A인 제품입니다. 채널 확장이 가능한 제품으로 각 채널별 전압/전류 사양을 달리하여 시스템 구성이 가능합니다.
|
|
|
|
|
|
|
|
|
응용 분야
응용 분야
- 배터리 성능 테스트
- 슈퍼캐퍼시터
- 연료전지
- 태양전지
- 재료 연구
제품 특징
- 채널당 최대 power : 50Watt (power = (최대 전압-최소전압) x 최대 전류)
- 전압 범위 : ±5V(기본), (최대 전압-최소전압)<80V내에서 사용자 전압 범위 지정 가능
- 전류 범위 : 시스템 사양에 따라 다름, 최대 50W 이내에 구성 가능
- 전압 정밀도 : ±0.02% f.s.
- 전류 정밀도 : ±0.05% f.s.
- 데이터 샘플링 시간
* 옵션이 없는 경우
- 8~40채널 시스템: 10msec
- 41~80채널 시스템: 20msec
- 81~128채널 시스템: 50msec
* 옵션이 있는 경우
- 8~16채널 시스템: 10msec
- 17~40채널 시스템: 20msec
- 41~80채널 시스템: 50msec
- 81~128채널 시스템: 50msec (SIF 보드 2개 필요)
- 데이터 포인트 : 300,000 (내부 메모리)
- potentiostat/galvanostat 회로
- no switching time : 충전에서 방전, 방전에서 충전 전환 시
- 일정한 전압과 전류를 유지하기 위한 아나로그 피드백 조절
- 일반 전기화학 실험 또는 반쪽전지 실험 가능
- 고정밀 장비
- 16bit ADC, DAC : 0.0015% f.s.의 고분해능 (제어 및 데이터 저장)
- MOSFET 타입의 파워 제어 회로
- EMI 노이즈 pick-up 예방을 위한 케이블 사용
- 안전 장치
- fail check 기능 : 측정값이 제어값과 다를 경우 작동 중지 (시스템과 셀 보호)
- system safety parameter : 측정값이 장비 사양을 넘어설 경우 작동 중지
- 사용자가 임의의 "안전 레벨값"을 지정할 수 있음.
- cell 연결 상태 확인 기능
- 과전류 방지를 위해 각 채널당 poly-switch 할당
- watch dog 기능 : 통신 이상이 발생할 경우 작동 중인 채널의 실험 정지 기능
- 실험 중인 채널이 있는 경우 서버 프로그램을 종료할 수 없음.
- 불안전한 작동으로 인해 메인 프로그램이 다운될 경우, 독립적인 서버 프로그램에
의해 dead time 없이 실험(제어 및 data acquisition)을 지속할 수 있음.
- 유지 관리
- plug-in 타입 채널 방식
- 문제의 채널만 분리/수리 가능
- 시스템 확장
- 8 채널 당 power supply 할당
- plug-in 채널을 추가하거나 8 채널 substation을 추가함으로써 채널 확장 가능
- 최대 채널 수 : 128채널
- 각 채널별 전압/전류 사양을 달리하여 구성 가능
- 사용하기 편리한
소프트웨어
- 편리한 데이터
불러오기/내보내기 및 편집 기능기능
- 독립적인 DC 데이터 분석 소프트웨어인 IVMANTM을 통해 데이터 처리 가능
- LAN 통신
실험 가능 테크닉
Energy Test
- CC/CV (Lithium battery) test menu
- CC/CC (NiCd(NiMH) battery) test menu
- Steady state CV
- Pstat IV curve
- Gstat IV curve
- EVS (Electrochemical voltage spectroscopy) test
- GITT (Galvanostatic intemittent titration technique) test
- PITT (Potentiostatic intermittent titration technique) test
Electroanalytical
techniques
- Cyclic
voltammetry
- Linear
sweep voltammetry
- Chrono-amperometry
- Chrono-coulometry
- Chrono-potentiometry
Corrosion measurement
- Tafel
plot
- Potentiodynamic
- Potentiostatic
- Galvanostatic
- Cyclic
polarization
- Ecorr vs.
time
- Linear
polarization resistance
선택 사양
- 온도 모니터링
- 보조 전압 모니터링
- 배터리 지그
- 코인셀 홀더

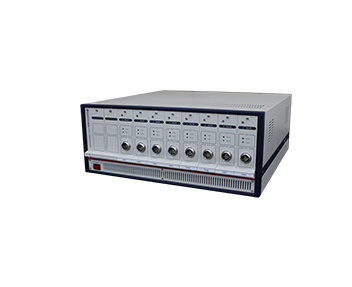

제품 이미지

|
|
|
|
|
 |
|
|
|
|
|
|
