WBCS 저전류형 |
|
저전류형(32ch형) WBCS3000Ls32 |
저전류 실험용 제품으로 채널당 최대 ±10mA 제품입니다.
기본 32채널 제품이며 최소 구매 채널 수량은 16채널입니다.
채널은 최대 128채널까지 확장 가능합니다.
|
|
|
|
|
|
|
|
|
응용 분야
응용 분야
- 저전류 실험용
- 코인 셀 / 마이크로 배터리
- 마이크로 연료전지
- 센서
- 기타 전기화학 실험
제품 특징
- 최소 기본 채널 수 : 16채널
- 전압 범위 : ±5V
- 전류 범위 : 4 ranges, 최대 ±10mA
- 전압/전류 정밀도 : ±0.02% f.s.
- 데이터 샘플링 시간: 10msec(옵션 있는 경우 20msec)
- potentiostat/galvanostat 회로
- no switching time : 충전에서 방전, 방전에서 충전 전환 시 - 일정한 전압과 전류를 유지하기 위한 아나로그 피드백 조절 - 일반 전기화학 실험 또는 반쪽전지 실험 가능 - 저전류 실험 시 고정밀도 유지
- 고정밀 장비
- 16bit ADC, DAC : 0.0015% f.s.의 고분해능 (제어 및 데이터 저장)
- EMI 노이즈 pick-up 예방을 위한 케이블 사용
- 안전 장치
- fail check 기능 : 측정값이 제어값과 다를 경우 작동 중지 (시스템과 셀 보호) - system safety parameter : 측정값이 장비 사양을 넘어설 경우 작동 중지 - 사용자가 임의의 "안전 레벨값"을 지정할 수 있음. - cell 연결 상태 확인 기능 - 과전류 방지를 위해 각 채널당 poly-switch 할당 - watch dog 기능 : 통신 이상이 발생할 경우 작동 중인 채널의 실험 정지 기능 - 실험 중인 채널이 있는 경우 서버 프로그램을 종료할 수 없음. - 불안전한 작동으로 인해 메인 프로그램이 다운될 경우, 독립적인 서버 프로그램에 의해 dead time 없이 실험(제어 및 data acquisition)을 지속할 수 있음.
- 유지 관리
- plug-in 타입 채널 방식 - 문제의 채널만 분리/수리 가능
- 시스템 확장
- 16 채널 substation을 추가함으로써 채널 확장 가능 : 최대 128 채널 - 각 채널별 휴즈 대신 poly switch 사용 - 최대 채널 수 : 64ch/PC, 16ch/PC(pulse mode) - 각 채널별 전압/전류 사양을 달리하여 구성 가능
- 사용하기 편리한
소프트웨어
- 편리한 데이터
불러오기/내보내기 및 편집 기능기능
- 독립적인 DC 데이터 분석 소프트웨어인 IVMANTM을 통해 데이터 처리 가능
- LAN 통신
실험 가능 테크닉
Energy Test
- CC/CV (Lithium battery) test menu
- CC/CC (NiCd(NiMH) battery) test menu
- Steady state CV
- Pstat IV curve
- Gstat IV curve
- EVS (Electrochemical voltage spectroscopy) test
- GITT (Galvanostatic intemittent titration technique) test
- PITT (Potentiostatic intermittent titration technique) test
Electroanalytical
techniques
- Cyclic
voltammetry
- Linear
sweep voltammetry
- Chrono-amperometry
- Chrono-coulometry
- Chrono-potentiometry
Corrosion measurement
- Tafel
plot
- Potentiodynamic
- Potentiostatic
- Galvanostatic
- Cyclic
polarization
- Ecorr vs.
time
- Linear
polarization resistance
선택 사양
- 온도 모니터링
- 보조 전압 모니터링
- 코인셀 홀더
- 배터리 지그

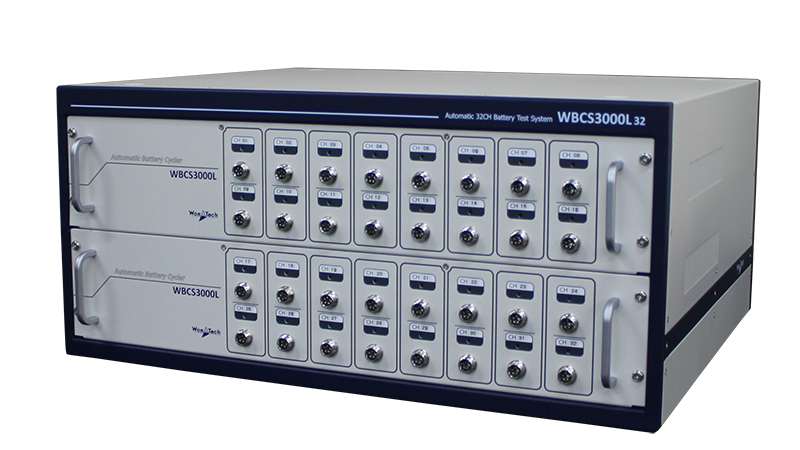

제품 이미지

|
|
|
|
|
 |
|
|
|
|
|
|
 |
 |
 |
