Product | 단채널/다채널 Potentiostat/Galvanostat
WMPG Series

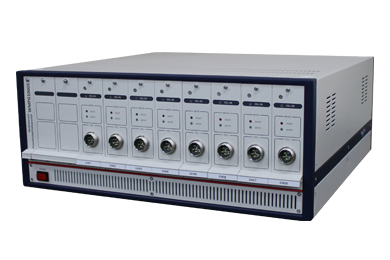

기본형 WMPG1000S

Plug-in type의 모듈 형식으로 채널 확장성이 매우 뛰어난 제품입니다. 각각의 substation은 별도의 start-up Kit로 구성되며, 독립적인 시스템으로 사용하거나 여러 대를 쌓아 통합된 시스템으로 사용할 수 있습니다. 각 채널당 최대 전류는 5A입니다. 고객 사양에 따른 주문 제작이 가능합니다.



  응용 분야

응용 분야

  • 부식
  • 배터리 및 연료전지
  • 전기도금 및 전기합성
  • Permeation 테스트
  • 전기화학 분석
  • 기타 전기화학 실험

제품 특징

  • 4 Kelvin probe 타입의 potentiostat/galvanostat 회로
  • 16 bit ADC, DAC
    - 0.0015% f.s.의 고분해능 (제어 및 데이터 저장)
  • 전압 범위 : ±10V (기본 사양)
  • 전류 범위 : 최대 5A, 5 ranges (기본 사양)
  • 채널당 최대 파워 : 50Watt (power = 최대 전압 x 최대 전류 x 2)
    최대 power 내에서 전압, 전류 사양 지정 가능
  • 전압/전류 정밀도 : ±0.02% f.s.
  • 전압 분해능 : 0.3mV
  • 전류 분해능 : 16 bit (0.0015% f.s.)
  • 컴플라이언스 전압 : ±12V
  • 데이터 샘플링 :
    - 8~24 채널 시스템 : 10msec
    - 25~40 채널 시스템 : 20msec, 10msec(선택 사양)
    - 41~128 채널 시스템 : 50msec, 10msec(선택 사양)
  • 독립적 채널 설계
    - 다른 채널의 노이즈로부터 영향을 받지 않도록 설계
  • plug-in 모듈 방식 채널
    - 시스템 업그레이드 용이
    - 전압/전류 범위 수정 용이
    - 채널별 수리 및 관리 편리
  • substation add-on 방식
    - substation 추가를 통해 시스템별 최대 128 채널까지 확장 가능
  • 다양한 안전 장치
    - fail check 기능 : 배터리 이상이나 cell 연결에 따라 측정값이 설정값과
    다를 경우 시스템 작동 중지
    - system safety parameter : 측정값이 장비 사양을 넘어설 경우 작동 중지
    - cell 연결 상태 확인 기능
    - watch dog 기능 : 통신 이상이 발생할 경우 작동 중인 채널의실험 정지 기능
    - 기타 안전 장치 기능 보유
  • 배터리 충방전기로 사용 가능
  • 사용하기 편리한 소프트웨어
  • 편리한 데이터 불러오기/내보내기,데이터편집기능
  • LAN 통신
  • 독립적인 DC 데이터 분석 소프트웨어인 IVMANTM 을통해 데이터처리가능
  • 고객 사양 주문 제작 가능

실험 가능 테크닉

Electroanalytical techniques.

  • Cyclic voltammetry
  • Linear sweep voltammetry
  • Chrono-amperometry
  • Chrono-coulometry
  • Chrono-potentiometry


Corrosion measurement

  • Tafel plot
  • Potentiodynamic
  • Potentiostatic
  • Galvanostatic
  • Cyclic polarization
  • Ecorr vs. time
  • Linear polarization resistance

Energy Test

  • CC.CV (Lithium battery) test menu
  • CC/CV (NiCd(NiMH) battery) test menu
  • Steady state CV
  • Pstat IV curve
  • Gstat IV curve
  • EVS (Electrochemical voltage spectroscopy) test
  • GITT (Galvanostatic intemittent titration technique) test
  • PITT (Potentiostatic intermittent titration technique) test

선택 사양

  • 온도 측정
  • 보조 전압 측정
  • coin cell holder
  • battery jig
