Product | 단채널 Potentiostat/Galvanostat/EIS
ZIVE SP Series
Smart Manager(SM) Software

Smart Manager(SM) 소프트웨어는 Zive Series 운용 소프트웨어입니다.
sequence file, technique menu, batch file을 이용하여 사용자가 원하는 실험을 매우 편리하게 지정할 수 있으며, 시스템 제어, 스케줄 파일 에디터, 실시간 그래프, 분석 그래프, 사용자 캘리브레이션 및 간편한 데이터 처리 기능 등을 갖춘 파워풀한 소프트웨어 입니다. 또한, 기본 테크닉 이외에 사용자의 응용 분야에 따라 아래와 같은 소프트웨어 패키지를 공급하고 있습니다.

  • EIS software package(EIS)
  • Electrochemical analysis software package(EAS)
  • Corrosion software package(COR)
  • Battery/Energy software package(BAT)


  응용 분야

Smart Manager Software

sequence file, technique menu 및 sequence file과 technique file을 사용하여
일련의 실험을 가능케하는 batch file을 이용하여 다양한 방식의 실험이 가능



기본 테크닉

  • Potentiostatic
  • Galvanostatic
  • Double step potentiostatic
  • Double step galvanostatic
  • OCP measurement
  • Potential sweep
  • Current sweep
  • Cyclic voltammetry
  • Fast potential sweep
  • Potentiostatic Ru measurement
  • Galvanostatic Ru measurement

50usec data sampling

Cyclic voltammetry



Sequence editor

메뉴 선택 방식에 나와 있는 전기화학적 기법 이외의 실험을 하고자 할 경우 사용자가
사용자의 의도대로 실험 방법을 만들어 실험을 하는 방법

a) Control task parameter


  -  Constant potential, current, C-rate, power, load, OCP
  - Sweep potential, current
  - Fast sweep potential, current
  - Staircase potential, current
  - CC-CV, CP-CV, CL-CV, Crate-CV control
  - Id, Is control
  - EIS control
  - Pulse or sinewave control
  - Rest(voltage monitoring only)
  - Loop(cycle) control



b) Cut-off(Vertex) condition

   - Time(step, test, loop, cycle)
   - Current, current density
   - Voltage
   - Capacity
   - C-rate
   - -dV
   - |dV/dt|
   - |dI/dt|
   - Aux1
   - Eoc
   - etc.


c) Sampling condition

   - time, |dI/dt|, |dV/dt|, |dT/dt|, |dA1/dt|, burst time

d) Flow view




Batch function

Batch function은 각각의 sequence파일이나 technique 파일을 연속적으로 행하도록 만드는 파일임.






Advanced Software Package(포함)

  • EIS software package(EIS)
    - Potentiostat EIS
    - Galvanostatic EIS
    - Pseudo galvanostatic EIS
    - OCP* EIS
    - Potentiodynamic PEIS
    - Galvanodynamic GEIS
    - Poteniodynamic HFR
    - Galvanodynamic HFR
    - Potentiostatic HFR monitor

    - Galvanostatic HFR monitor
    - Multisine potentiostatic EIS
    - Multisine galvanostatic EIS
    - Intermittent potentiostatic EIS
    - Intermittent galvanostatic EIS
    (*) 주파수 변경 전 open circuit potential 측정 후 AC sine wave 인가

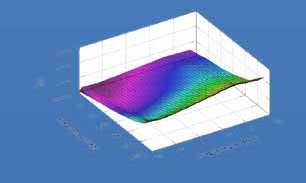

Coin cell intermittent PEIS
3D Nyquist plot by ZMAN

Galvanostatic EIS

Rs, Cp & Idc vs Vdc plot

Intermittent Poteniostatic EIS





  • Corrosion software package(COR)
    - Tafel(Tafel experiment)
    - Rp(Polarization resistance)
    - RpEc trend
    - PDYN(Potentiodynamic)
    - CYPOL(Cyclic polarization resistance)
    - GDYN(GalvanoDynamic)
    - Reactivation
    - Galvanic corrosion
    - Potentiostatic ECN
    - Galvanostatic ECN
    - ZRA mode ECN


Tafel experiment

Rp(Polarization resistance)



CYPOL(Cyclic polarization resistance)





  • Energy software package(BAT)
    a) Battery test technique
       - CC/CV test for cycle life test of lithium battery
       - CC/CC tet for cycle life test of NiCd or NiMH battery
       - Discharging test
       - EVS(electrochemical voltage spectroscopy)
       - Variable scan rate CV
       - Potentiostatic IV curve
       - Galvanostatic IV curve
       - Steady state CV
       - GITT
       - PITT(Potentiostatic intermittent titration technique) test
       - GITT(Galvanostatic intermittent titration technique) test
       - Pulse mode is available for GSM & CDMA profile.
         Pulse shape profile can be measured by user's demand.
    b) Control mode
       - Charge : CC, CC-CV, pulse, sine wave
       - Discharge : CC, CP, CR, pulse, sine wave
    c) Cut-off condition
       - Time, voltage, current, power, auxV etc.
       - Various battery charge/discharge test is available including
         pulse discharge for GSM, CDMA application




CC/CV test



CC/CC test



EVS test raw data

EVS graph format(dQ/dV vs. V)

Variable scan rate CV

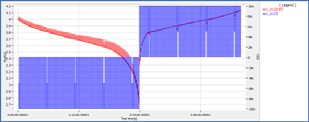

GITT test

PITT test

Pulse shape profile monitor
(micro seconds order)

Current sine wave (charge ripple simulation)



  • Electrochemical analysis software package(EAS)
    a) Step techniques
       - CA(Chronoamperometry)
       - CC(Chronocoulometry)
       - CP(Chronopotentiometry)
    b) Sweep techniques
       - LSV(Linear sweep voltammetry)
       - SDV(Sampled DC voltammetry)
       - Fast CV
       - Fast LSV
    c) Pulsed techniques
       - DPV(Differential pulse voltammetry)
       - SWV(Square wave voltammetry)
       - DPA(Diff.pulse amperometry)
       - NPV(Normal pulse voltammetry)
       - RNPV(Reverse normal pulse voltammetry)
       - DNPV(Differential normal pulse voltammetry)

50usec sampling

Sampled DC voltammetry



NPV &RNPV overlay






  • Control & real time graph
    - 실험 제어와 데이터 처리를 위한 virtual control panel 및 실시간 그래프 제공.
    - 실시간 그래프에서의 X, Y축은 지정 테크닉에 따라 자동 변경됨.
    - 임피던스 측정 시, wave monitor가 실시간 그래프 상에 항시 표시되며,
      Lissajous (I vs. E) plot으로 변경 가능.

Single channel control panel

Multichannel real time graph




  • Stip chart
    실시간 그래프와 별도로 시간에 대하여 몇 가지 측정 변수를 strip chart  방식으로 실시간
    볼 수 있는 기능




  • Graph
    application에 따라 총 3가지 종류의 그래프 지원
      - DC graph : 일반적인 전기화학 실험의 데이터를 그래프로 보기 위한 메뉴
      - EIS graph : EIS관련 그래프를 보기 위한 메뉴
      - BAT graph : 충방전 실험에서 충방전 싸이클에 따른 데이터를 보기 위한 메뉴


DC Graph

EIS Graph

BAT Graph



  • Data Export
    ASCII 또는 Excel 파일로 데이터 전송
    - 그래프에 보여지는 데이터 또는 선택된 파일의 전송 가능





ZMAN
ZMAN 임피던스 데이터 분석 소프트웨어

IVMAN
IVMAN DC & 배터리 데이터 분석 소프트웨어
