ZIVE MP Series
ZIVE MP2A

다채널 potentiotat/galvanostat/impedance analyzer로 연료전지, 배터리/슈퍼캐퍼시터, 부식, 센서, 태양전지, 전기화학 분석 등의 응용분야에 적용 가능한 제품입니다.  최소 2채널에서 최대 32채널까지 확장 가능하며, ±10V 전압, 2A 전류 제어가 가능한 모델입니다.







  응용 분야

응용 분야

  • 부식
  • Material testing
  • 센서
  • Bio-Electrochemistry
  • 배터리
  • 연료전지
  • 슈퍼캐퍼시터
  • 태양전지
  • 기타 전기화학 실험



제품 특징

  • 고품질 다채널 potentiostat/galvanostat/impedance analyzer
  • 독립적인 8 채널 구성
  • UBS hub를 통해 최대 32 채널까지 확장 가능
  • 전압 범위 : ±10V
  • 전류 범위
    - 2nA to 2A
    - 20pA & 200pA with gain
  • 3 전압 측정 범위
  • 12 전류 측정 및 제어 범위
  • 주파수 범위 : 10uHz ~ 2MHz
  • multisine 기능 포함한 14가지 EIS 테크닉 실험 지원
  • 온도 측정(기본 사양, thermocouple 별도)
  • 빠른 데이터 샘플링 속도
    - 50usec/sample(burst mode)
    - 1msec/sample(normal mode)
    - 2usec/sample(fast sweep mode)
  • 고속 sweep 모드 : 5000V/sec with 10mV data sampling
  • iR 보상 및 측정
  • voltage pulse 또는 current pulse 충방전(GSM, CDMA 등) 가능
  • ripple simulation을 위한 sine wave function & pulse plating
  • 외부 전자부하기 및 potentiostat/galvanostat 제어를 위한 다채널 FRA 기능
  • 295,000 데이터 저장
  • PC와 통신 단락 시 실험 지속 가능, PC 재연결 후 데이터 전송
  • 1개의 auxiliary analog output
  • 3개의 digital output & 2 digital input
  • 외부 booster(ZIVE ZB 시리즈) 사용 가능
  • 기본 테크닉 및 에너지(배터리)/임피던스/부식/전기화학분석용 소프트웨어 패키지 공급
  • SM Smart Manager 소프트웨어 무료 업그레이드
  • 라이센스 구매 없이 임피던스 데이터 분석 소프트웨어 ZMANTM 과  DC 데이터 분석 소프트웨어
    IVMAN
    TM 사용 가능





Cell 구성



실험 가능 테크닉

기본 테크닉

  • Potentiostatic
  • Galvanostatic
  • Double step potentiostatic
  • Double step galvanostatic
  • OCP measurement
  • Potential sweep
  • Current sweep
  • Cyclic voltammetry
  • Fast potential sweep
  • Potentiostatic Ru measurement
  • Galvanostatic Ru measurement


Advanced Software Package (포함)

  • EIS software package(EIS)
    - Potentiostat EIS
    - Galvanostatic EIS
    - Pseudo galvanostatic EIS
    - OCP* EIS
    - Potentiodynamic PEIS
    - Galvanodynamic GEIS
    - Poteniodynamic HFR
    - Galvanodynamic HFR
    - Potentiostatic HFR monitor

    - Galvanostatic HFR monitor
    - Multisine potentiostatic EIS
    - Multisine galvanostatic EIS
    - Intermittent potentiostatic EIS
    - Intermittent galvanostatic EIS
    (*) 주파수 변경 전 open circuit potential 측정 후 AC sine wave 인가

  • Corrosion software package(COR)
    - Tafel(Tafel experiment)
    - Rp(Polarization resistance)
    - RpEc trend
    - PDYN(Potentiodynamic)
    - CYPOL(Cyclic polarization resistance)
    - GDYN(GalvanoDynamic)
    - Reactivation
    - Galvanic corrosion
    - Potentiostatic ECN
    - Galvanostatic ECN
    - ZRA mode ECN

  • Energy software package(BAT)
    a) Battery test technique
       - CC/CV test for cycle life test of lithium battery
       - CC/CC tet for cycle life test of NiCd or NiMH battery
       - Discharging test
       - EVS(electrochemical voltage spectroscopy)
       - Variable scan rate CV
       - Potentiostatic IV curve
       - Galvanostatic IV curve
       - Steady state CV
       - GITT
       - PITT(Potentiostatic intermittent titration technique) test
       - GITT(Galvanostatic intermittent titration technique) test
       - Pulse mode is available for GSM & CDMA profile.
         Pulse shape profile can be measured by user's demand.
    b) Control mode
       - Charge : CC, CC-CV, pulse, sine wave
       - Discharge : CC, CP, CR, pulse, sine wave
    c) Cut-off condition
       - Time, voltage, current, power, auxV etc.
       - Various battery charge/discharge test is available including
         pulse discharge for GSM, CDMA application

  • Electrochemical analysis software package(EAS)
    a) Step techniques
       - CA(Chronoamperometry)
       - CC(Chronocoulometry)
       - CP(Chronopotentiometry)
    b) Sweep techniques
       - LSV(Linear sweep voltammetry)
       - SDV(Sampled DC voltammetry)
       - Fast CV
       - Fast LSV
    c) Pulsed techniques
       - DPV(Differential pulse voltammetry)
       - SWV(Square wave voltammetry)
       - DPA(Diff.pulse amperometry)
       - NPV(Normal pulse voltammetry)
       - RNPV(Reverse normal pulse voltammetry)
       - DNPV(Differential normal pulse voltammetry)





선택 사양

  • Power booster

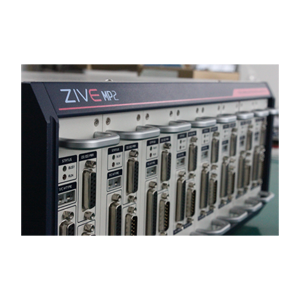

제품 이미지
