홀더및 지그
배터리 지그

원통형 또는 코인셀용 jig 입니다.



  응용 분야



제품 특징

  • 원통형 배터리 및 코인셀용 배터리 지그
  • 레버를 당겨 다양한 크기의 코인 셀을 장착하기 편리하도록 설계
  • 넓은 접촉 면적
  • 모델에 따라 pin 사이 간격 조절 가능
  • 2 probe 또는 4 probe 방식
  • rack type jig 공급 가능





Ordering Guide

Contact Type Gap1) Adjustment Battery Type Part No.
For WBCS Series Battery Cell Test System
4 probe type available cylindrical cell / coin cell UCJ*2)
4 probe type unavailable coin cell CCJ*F42)
4 probe type unavailable coin cell, for high temp. CCJ*F4H2)
2 probe type unavailable coin cell CCJ*F22)
2 probe type unavailable coin cell, for high temp. CCJ*F2H2)
For ZIVE Series4), General Battery Cell Test System & Potentiostat5)
4 probe type available cylindrical cell / coin cell UCJ*Z2)
4 probe type unavailable coin cell CCJ*FZ42)
2 probe type unavailable coin cell CCJ*FZ22)
For WBCS & ZIVE Series, General Battery Cell Test System & Potentiostat5)
4 probe type available cylindrical cell / coin cell UCJ13)

1) pin 사이 간격
2) * : 채널 수
3) 단채널용
4) ZIVE MP2, MP5, MP5H, MP5HC 모델용
5) 바나나 커넥터를 사용하는 일반 충방전기 및 potentiostat





제품 이미지

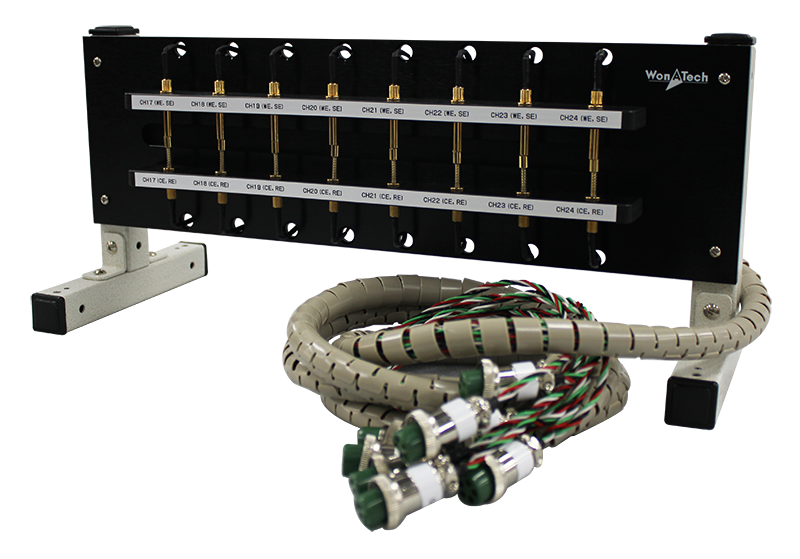

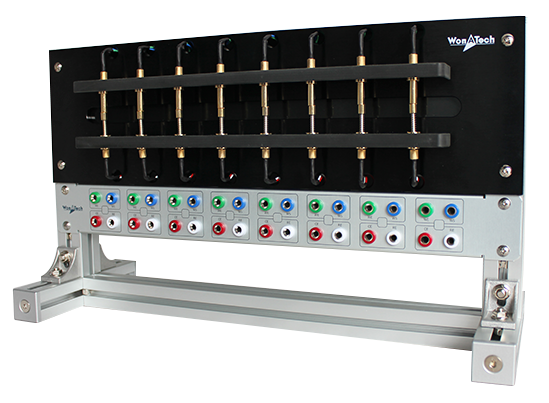

CCJ8F2 CCJ8FZ2

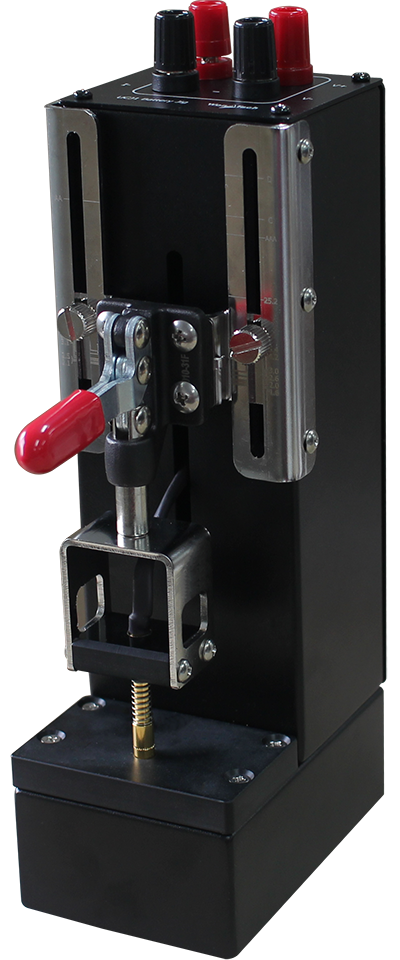

UCJ1 Rack Type
