응용 분야

• 배터리 / 슈퍼캐퍼시터
• 연료전지
• 부식
• 센서
• 태양전지
• 일반 전기화학 실험

제품 특징

• 휴대용 potentiostat/galvanostat/impedance analyzer
• 최대 전압 범위 : ±10
• 최대 전류 범위 : ±1A (9 ranges)
  - 100nA ~ 1A
  - 10nA with gain
• 주파수 범위 : 10uHz ~ 1MHz
• 3 측정 전압 범위
• 9 측정 및 제어 전류 범위

• 멀티사인 실험 포함 총 14 가지 임피던스 실험 테크닉 지원
• 빠른 데이터 샘플링 속도
  - 데이타 포인트 수에 따라 2usec 또는 3usec
• 고속 sweep 모드 : 5000V/sec
• voltage pulse 또는 current pulse 충방전 실험(GSM, CDMA 등) 가능
• ripple simulation을 위한 sine wave function & pulse plating
• 542,000 데이터 저장
• 보조 전압 입력 : 1 아나로그 입력, ±10V
• 가볍고 컴팩트한 디자인
• 방수 케이스 포함
• 태블릿 PC 포함
• 기본 테크닉 및 에너지(배터리)/임피던스/부식/전기화학분석용 소프트웨어 패키지 공급
• SM Smart Manager 소프트웨어 무료 업그레이드

실험 가능 테크닉

기본 테크닉

• Potentiostatic
• Galvanostatic
• Double step potentiostatic
• Double step galvanostatic
• OCP measurement
• Potential sweep
• Current sweep
• Cyclic voltammetry
• Fast potential sweep
• Potentiostatic Ru measurement
• Galvanostatic Ru measurement


Advanced Software Package (포함)

• EIS software package(EIS)
  - Potentiostat EIS
  - Galvanostatic EIS
  - Pseudo galvanostatic EIS
  - OCP* EIS
  - Potentiodynamic PEIS
  - Galvanodynamic GEIS
  - Poteniodynamic HFR
  - Galvanodynamic HFR
  - Potentiostatic HFR monitor
  - Galvanostatic HFR monitor
  - Multisine potentiostatic EIS
  - Multisine galvanostatic EIS
  - Intermittent potentiostatic EIS
  - Intermittent galvanostatic EIS
  (*) 주파수 변경 전 open circuit potential 측정 후 AC sine wave 인가

• Corrosion software package(COR)
  - Tafel(Tafel experiment)
  - Rp(Polarization resistance)
  - Potentiodynamic
  - GalvanoDynami
  - Cyclic polarization
  - Ecorr vs. time
  - Galvanic corrosion
  - RpEc trend
  - Reactivation potential
  - Critical pitting potential
  - Potentiostatic ECN
  - Galvanostatic ECN
  - ZRA mode ECN

• Energy software package(BAT)
  a) Battery test technique
  - CC/CV test for cycle life test of lithium battery
  - CC/CC tet for cycle life test of NiCd or NiMH battery
  - Discharging test
  - EVS(electrochemical voltage spectroscopy)
  - Variable scan rate CV
  - Potentiostatic IV curve
  - Galvanostatic IV curve
  - Steady state CV
  - PITT(Potentiostatic intermittent titration technique) test
  - GITT(Galvanostatic intermittent titration technique) test
  - Pulse mode is available for GSM & CDMA profile.
  Pulse shape profile can be measured by user's demand.
  b) Control mode
  - Charge : CC, CC-CV, pulse, sine wave
  - Discharge : CC, CP, CR, pulse, sine wave
  c) Cut-off condition
  - Time, voltage, current, power, auxV etc.
  - Various battery charge/discharge test is available including
  pulse discharge for GSM, CDMA application

• Electrochemical analysis software package(EAS)
  a) Step techniques
  - CA(Chronoamperometry)
  - CC(Chronocoulometry)
  - CP(Chronopotentiometry)
  b) Sweep techniques
  - LSV(Linear sweep voltammetry)
  - SDV(Sampled DC voltammetry)
  - Fast CV
  - Fast LSV
  c) Pulsed techniques
  - DPV(Differential pulse voltammetry)
  - SWV(Square wave voltammetry)
  - DPA(Diff.pulse amperometry)
  - NPV(Normal pulse voltammetry)
  - RNPV(Reverse normal pulse voltammetry)
  - DNPV(Differential normal pulse voltammetry)


선택 사양

• Power booster

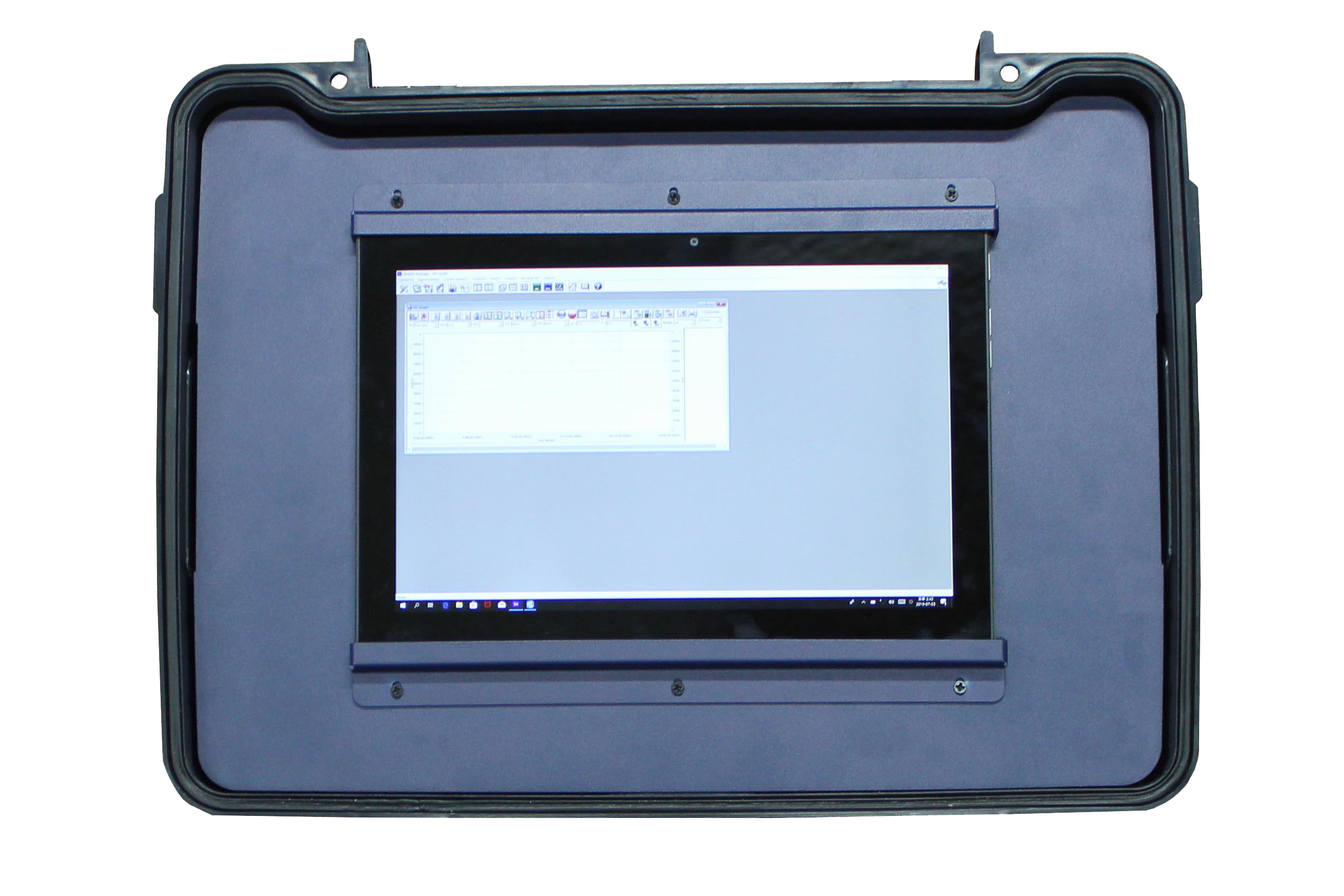

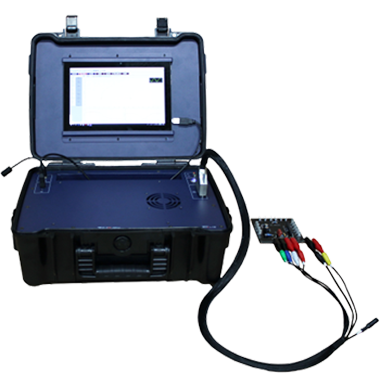

Product Images
